ESP32连接阿里云(ESP-IDF工具链的使用)

2026年3月7日 283点热度 0人点赞 0条评论

ESP32连接阿里云(ESP-IDF工具链的使用)

1. 前言

谈到物联网那肯定会想到esp32，正因为esp32的完善的生态发展带动了物联网的普及，让设备上云已经不是遥不可及的事情了。我们借助物联网操作系统框架以及完善的开发生态，只需要少量代码就可以让设备连接互联网。那些繁重的网络设备驱动、网络协议、云平台就交给厂商，厂商提供了简单高效的接口以及一整套开发工具链，这样一来开发一款能上云的设备就简单多了。

目标是什么：掌握ESP-IDF工具链的使用，以最简单的方式，把嵌入式设备连接到云平台（阿里云）

目标芯片选型：目前确定为esp32c3，因为c3是性价比极高的芯片方案，白菜价格。当然如果有性能的要求，选择esp32s3就可以了

选择esp32有什么优势：有完善的生态，芯片自带wifi+蓝牙，一整套物联网解决方案，文档丰富

esp32开发方式的选择：esp-idf v5.5 ，代码高效体积小

2. 环境安装与使用

安装esp-idf工具链，CMake Ninja用于构建编译下载烧录,如果多个版本tool路径可以相同，避免重复下载
安装vscode，用于代码编辑
执行esp-idf powershell 命令窗口，已打包好环境变量，手动导出临时环境执行export.ps1
cd 到项目工程目录

idf.py create-project prj
#创建项目 ,会创建CMakeLists构建配置与app_main程序prj.c
#修改prj文件夹为自定义项目名称
mv ./prj  ./esp32c3-mini-mqtt

cd prj
idf.py set-target esp32c3
#设置芯片为esp32c3，生成sdkconfig的配置文件；生成build目录(链接配置)

使用vscode 打开项目文件，使用图形化执行build 执行flash monitor；使用图形化会自动创建.vscode/settings.json配置文件
```
idf.py build #编译,生成bootloader partition-table prj 的bin文件
idf.py -p COM7 flash monitor #烧录+串口监视器
```
使用事项：
1. 使用 idf.py fullclean 彻底清除项目的编译产物与CMake配置（clean仅仅是清理o,bin文件）
2. sdkconfig不要手动编辑，要使用menuconfig或者图形界面进行编辑
3. vscode CPP编译器报红线；配置：esp-idf:add vscode configuration folder；会创建c_cpp_properties.json文件，设置 CPP编译器查找路径

3. 强大的组件

内置组件在安装目录components下，项目组件在项目根目录的components下，托管组件在项目根目录的managed_components下

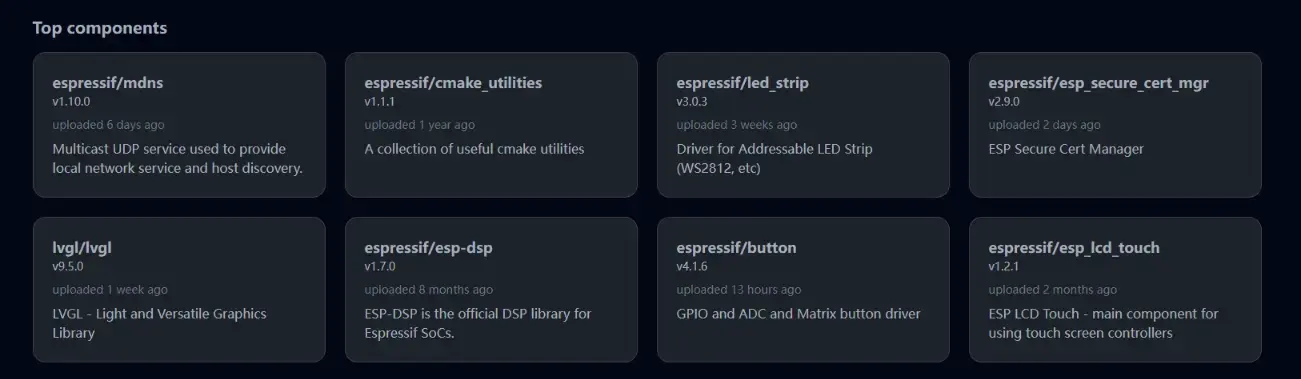

ESP Component Registry是官方的组件库，常用的组件都在这里，比如 espressif/led_strip

使用组件：idf.py add-dependency "espressif/led_strip^3.0.3" ，会main函数路径下生成idf_component.yml 文件，声明了组件的依赖

生效组件： idf.py reconfigure 触发组件管理器或者 menuconfig 的操作，会执行下载组件并在顶层路径下生成managed_components 文件夹

Main CMakeLists：我们在mian目录下会发现有一个CMakelists.txt,它定义了main组件编译规则

顶层CMakeLists：负责整个项目的构建，负责最后的链接生成

3.1 创建自定义组件

   idf.py create-component -C components wifi_task #第一步，创建组件

   # main/CMakeLists.txt
   idf_component_register(SRCS "prj.c"
                           INCLUDE_DIRS "."
                           REQUIRES wifi_task adc_task)
    # 链接组件；声明 main 依赖于 自定义创建组件，会优先编译自定义组件

4. 组织项目

子模块创建为自定义组件（依赖清晰，main仅需REQUIRES即可）
子模块归类到main组件下（main设置SRC INCLUDE_DIRS）

作为简单的应用代码且不需要复用，归类到main组件下是一个不错的方案

# main/CMakeLists.txt
idf_component_register(SRCS "prj.c"
                              "wifi_task/wifi_task.c"   # 列出main组件的源文件的相对路径
                              "adc_task/adc_task.c"
                        INCLUDE_DIRS "."
                                      "wifi_task"        # 将子目录也加入头文件搜索路径
                                      "adc_task")

PS: 编译器头文件路径（-I 选项）不会递归搜索的，要显式声明多个路径

5. 量产烧录

烧录模式：拉低 BOOT→复位→释放 BOOT

其实使用idf.py falsh (底层调用了esptool.py)进行烧录，是烧录了app.bin / bootloader.bin / partition-table.bin，命令可以只烧录app

Flash下载工具：https://docs.espressif.com/projects/esp-test-tools/zh_CN/latest/esp32/production_stage/tools/flash_download_tool.html

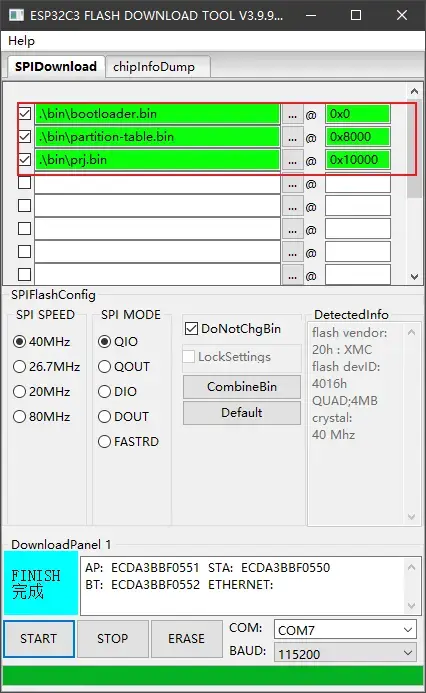

方法一： flash_download_tool

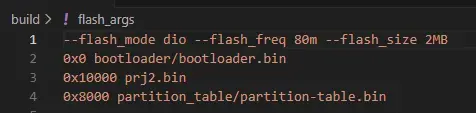

烧录地址查看：.buildflash_args文件

esp-idf环境下，cd到build目录下脚本代码引用"@flash_args"

python -m esptool --chip esp32c3 -b 460800 --before default_reset --after hard_reset write_flash "@flash_args"

方法二： esptool.py

编写esptool.py脚本，可以多bin烧录，验证烧录，使用树莓派香橙派运行py脚本，适合产线自动化烧录

#生成合并BIN文件在build目录下
esptool.py --chip esp32c3 merge_bin
-o merged-binary.bin
-f raw --flash_mode dio
--flash_freq 80m --flash_size 2MB
0x0 bootloader/bootloader.bin
0x10000 prj2.bin
0x8000 partition_table/partition-table.bin

esptool.Py --chip esp32c3 -b 460800
--before default_reset --after hard_reset
write_flash --flash_mode dio --flash_size 2MB --flash_freq 80m
0x0 buildbootloaderbootloader.bin
0x8000 buildpartition_tablepartition-table.bin
0x10000 buildprj2.bin

esptool.py --chip esp32c3 --port COM7 verify_flash 0x10000 prj.bin

6. 强大的分区表

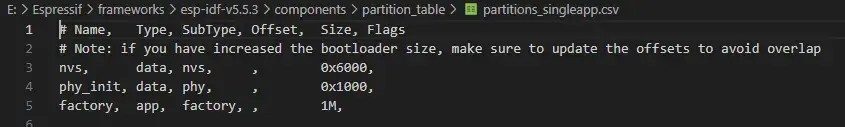

默认分区表配置为Single factory app, no OTA 0x8000，使用components/partition_table/partitions_singleapp.csv (单app)分区表

分区表CSV定义了flash的布局，分区表bin用于bootloader与app的解析flash存储；

分区表bin文件通常只有几百个字节而已，存储了flash的布局；

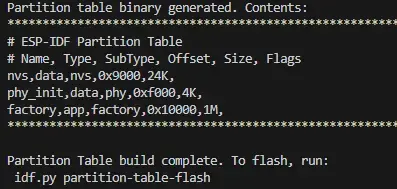

idf.py partition-table #打印分区表

自定义分区表：存放在根目录下，命名为partitions.csv，在menuconfig配置中选择自定义的csv

Type = app(0x00) 时，SubType= {factory(0x00), ota_0(0x10), ota_1(0x11), ... , ota_15(0x1F), test (0x20) }

Type = data(0x01) 时，SubType= {ota(0x00), phy(0x01), nvs(0x02), nvs_keys(0x04)，自定义(0x80-0xFE)}

bootloader(0x03) , CSV 分区表不会出现，硬件固定了烧录地址，gen_esp32part.py 工具的使用

partition_table (0x04) ， CSV 分区表不会出现，硬件固定了烧录地址，partition_table 的大小固定为 0x1000的整数倍（4KB扇区）

自定义分区Type 类型取值: 0x40-0xFE

必须有的分区默认名称：nvs , phy_init , factory

扇区大小为 0x1000 (4 KB)

CSV 文件会编译为bin文件烧录到指定地址

idf.py partition-table-flash 仅烧录分区表，idf.py flash烧录所有；

esptool.py erase_flash 手动擦除flash

7.强大的事件循环

idf框架提供了低耦合的系统框架通讯方式--事件循环，是消息分发中心, 为解决系统组件模块间的事件通知与解耦

默认系统事件循环：（带default，不带to/with）esp_event_handler_instance_register()

自定义事件循环：（带to/with，不带default）esp_event_handler_register_with()

ESP_EVENT_DEFINE_BASE(TEMP_SENSOR_EVENTS_BASE); // 定义事件基
esp_event_loop_args_t event_loop_args = {      //定义循环参数
    .queue_size = 5,
    .task_name = "user_event_task",
    .task_priority = 5,
    .task_stack_size = 2048,
    .task_core_id = tskNO_AFFINITY
};
esp_event_loop_create(&event_loop_args, &my_event_loop) //创建循环
esp_event_handler_register_with(event_loop,event_base,event_id, //注册循环
                                event_handler,event_handler_arg,instance);
esp_event_post_to(event_loop,event_base,event_id,       //发布循环
                  event_data,event_data_size,ticks_to_wait);

使用freertos的通知/信号/队列还是使用事件循环：

如果涉及到系统组件的通讯，使用event loop，但开销高
如果不涉及到系统组件的通讯，使用 freertos 的通知/信号/队列

8. 连接到互联网

使用内置组件 esp_http_client 测试网络连通性（可选）：

添加依赖:

idf_component_register(SRCS "main.c"
                       INCLUDE_DIRS "."
                       REQUIRES esp_http_client)

初始化wifi:

    esp_err_t ret = nvs_flash_init();
    if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND) {
        ESP_ERROR_CHECK(nvs_flash_erase());
        ret = nvs_flash_init();
    }
    ESP_ERROR_CHECK(ret);
    wifi_event_group = xEventGroupCreate();

    ESP_ERROR_CHECK(esp_netif_init());
    ESP_ERROR_CHECK(esp_event_loop_create_default());
    esp_netif_create_default_wifi_sta();

    // 初始化 Wi-Fi
    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    ESP_ERROR_CHECK(esp_wifi_init(&cfg));

    // 注册事件处理
    ESP_ERROR_CHECK(esp_event_handler_instance_register(WIFI_EVENT,
                                                        ESP_EVENT_ANY_ID,
                                                        &wifi_event_handler,
                                                        NULL,
                                                        NULL));
    ESP_ERROR_CHECK(esp_event_handler_instance_register(IP_EVENT,
                                                        IP_EVENT_STA_GOT_IP,
                                                        &wifi_event_handler,
                                                        NULL,
                                                        NULL));
    // 设置 Wi-Fi 配置
    wifi_config_t wifi_config = {
        .sta = {
            .ssid = WIFI_SSID,
            .password = WIFI_PASS,
            .threshold.authmode = WIFI_AUTH_WPA2_PSK,
        },
    };
    ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_STA));
    ESP_ERROR_CHECK(esp_wifi_set_config(WIFI_IF_STA, &wifi_config));
    ESP_ERROR_CHECK(esp_wifi_start());

    ESP_LOGI(TAG, "Wi-Fi initialization done.");

//wifi事件循环
static void wifi_event_handler(void *arg, esp_event_base_t event_base,
                               int32_t event_id, void *event_data)
{
    //判断事件类型是否WIFI事件
    if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_START) {
        ESP_LOGI(TAG, "Wi-Fi started, connecting...");
        esp_wifi_connect();
    } else if (event_base == WIFI_EVENT && event_id == WIFI_EVENT_STA_DISCONNECTED) {
        ESP_LOGI(TAG, "Wi-Fi disconnected, retry connection...");
        esp_wifi_connect();
        xEventGroupClearBits(wifi_event_group, WIFI_CONNECTED_BIT);
    } else if (event_base == IP_EVENT && event_id == IP_EVENT_STA_GOT_IP) {
        ip_event_got_ip_t *event = (ip_event_got_ip_t *) event_data;
        ESP_LOGI(TAG, "Got IP: " IPSTR, IP2STR(&event->ip_info.ip));
        ESP_LOGI(TAG, "Set WIFI_CONNECTED_BIT = 1");
        xEventGroupSetBits(wifi_event_group, WIFI_CONNECTED_BIT);
    }
}

测试网络:（可选）

我们使用http_client来测试www.baidu.com获取head，看是否已经连接上互联网了。

static bool test_internet_connection(void)
{
    esp_http_client_config_t config = {
        .url = TEST_URL,
        .timeout_ms = 5000,
        .method = HTTP_METHOD_HEAD,   // 只获取头，节省流量
    };
    esp_http_client_handle_t client = esp_http_client_init(&config);
    esp_err_t err = esp_http_client_perform(client);
    esp_http_client_cleanup(client);

    if (err == ESP_OK) {
        ESP_LOGI(TAG, "Internet connection OK");
        return true;
    } else {
        ESP_LOGW(TAG, "Internet connection FAILED (err=%d)", err);
        return false;
    }
}

9. 阿里云MQTT连接

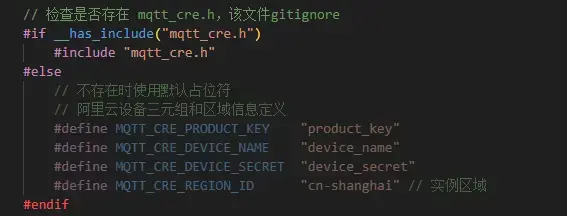

我们使用一个头文件定义三元组，使用条件编译包含该头文件，git忽略该头文件

未来优化可优化三元组信息来源，三元组通过wifi验证密码时候传送并写入到flash中，mqtt连接时候主动读取

使用三元组计算剩余的参数，其中计算算法可以参考阿里云的Paho-MQTT C（嵌入式版）接入示例，点击下载链接

使用esp-mqtt内置组件完成MQTT连接：

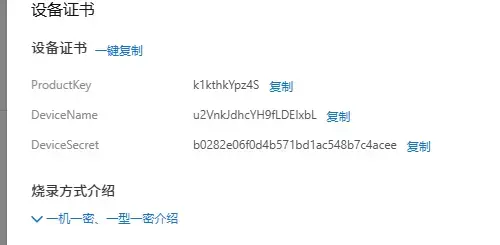

设备证书：

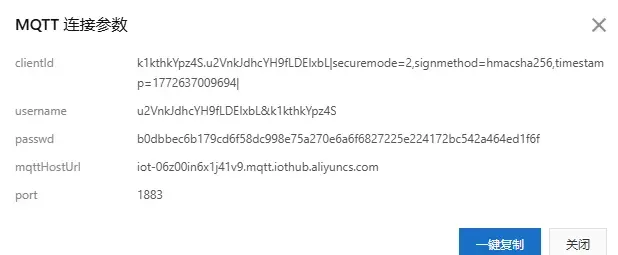

MQTT 连接参数:

查看面板得出部分MQTT连接参数与旧版不一致，目前我们仍然使用旧版的连接参数

阿里云的设备证书是三元组（一机一密）：

"ProductKey": "k1kthkYpz4S",

"DeviceName": "u2VnkJdhcYH9fLDEIxbL",

"DeviceSecret": "b0282e06f0d4b571bd1ac548b7c4acee"

固定的参数：

port: 1883

YourRegionId: cn-shanghai

需要生成的参数：

clientId: {deviceName}&{productKey}|timestamp=2524608000000,_v=paho-c-1.0.0,securemode=3,signmethod=hmacsha256,lan=C|

username: {deviceName}&{productKey}

passwd: 使用 DeviceSecret作为密钥进行SHA256的计算

mqttHostUrl: {YourProductKey}.iot-as-mqtt.{YourRegionId}.aliyuncs.com

参考 Paho-MQTT C（嵌入式版）接入示例

下载链接：https://files3b.eehaiou.com/2026/03/aiot_c_demo.zip

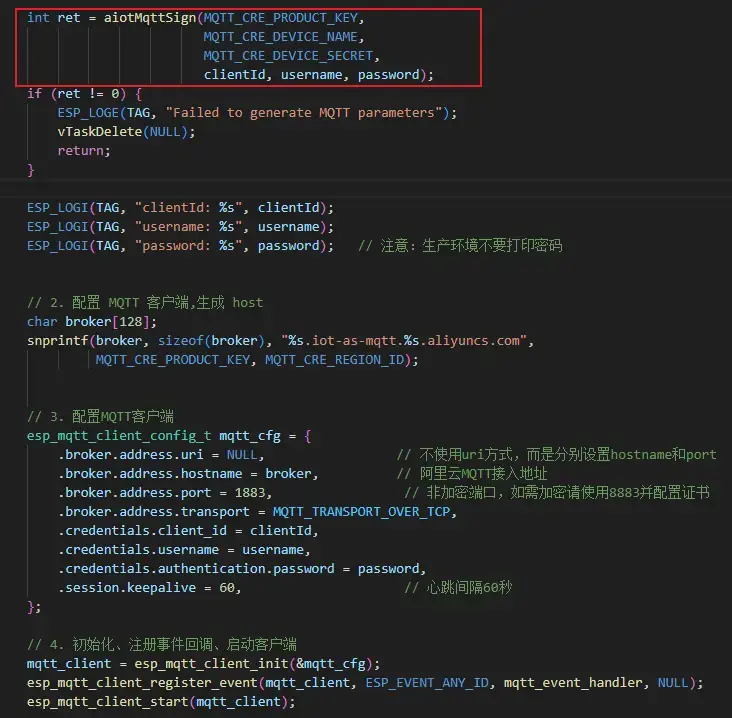

使用aiotMqttSign签名算法函数:

10. 主题Topic

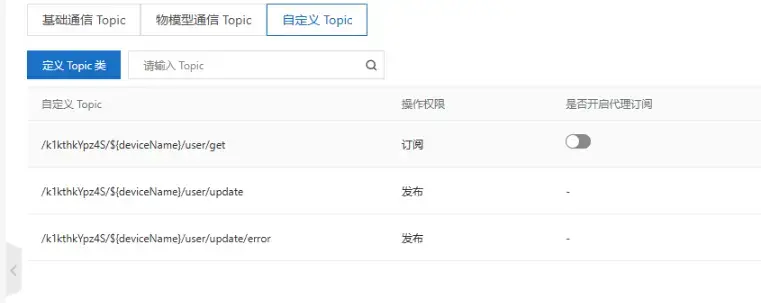

自定义topic:

/user/xxx为自定义topic,可以自定义添加

自带get/update两个自定义topic

物理模型系统topic:（Alink JSON 格式：id+version+params+method+data）

property/post 属性上报（设备→云端）

property/set 属性设置（设备→云端）

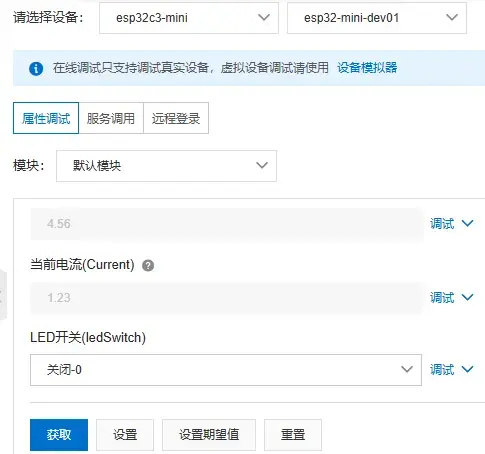

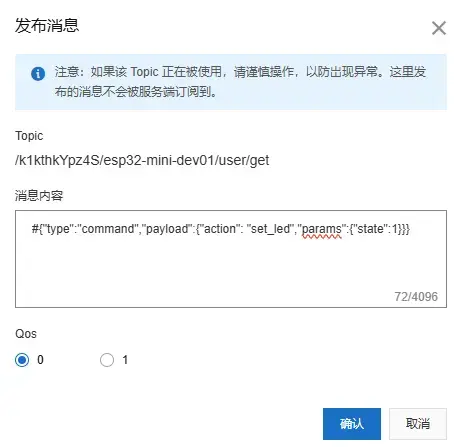

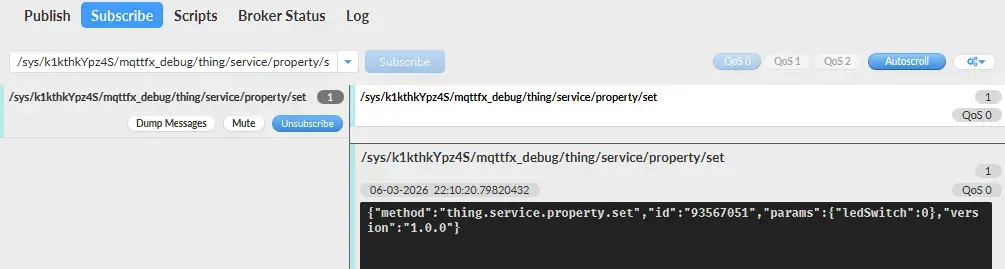

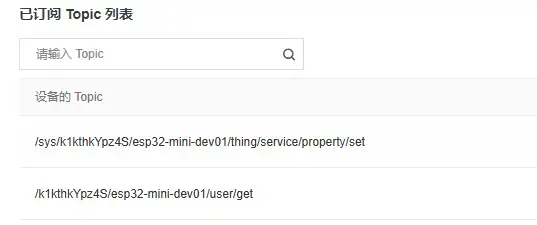

在mqtt事件MQTT_EVENT_CONNECTED后，执行订阅set主题与get主题，并在网页端进行调试：

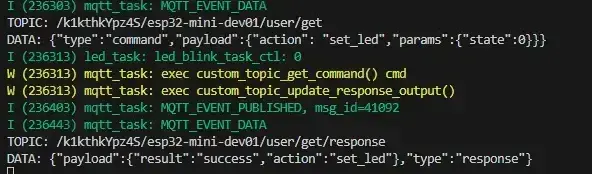

mqtt事件MQTT_EVENT_DATA触发：

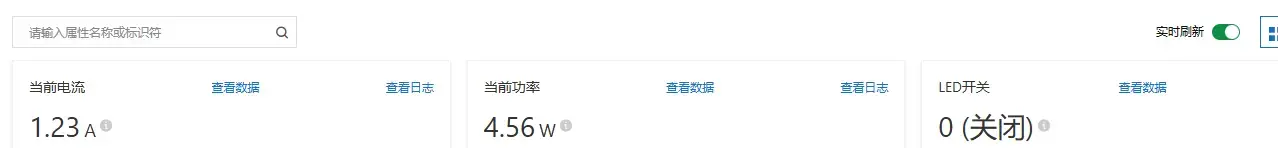

物理模型：

PS:发送payload与接收payload中的id是用于标识消息的身份ID

在mqtt事件MQTT_EVENT_DATA进入，表示收到了订阅主题的数据到了；在事件回调执行匹配payload主题，解析json中params对象是否存在,如果params对象存在就解析ledSwitch对象是否存在；如果存在ledSwitch对象就判断类型再获取内容值。

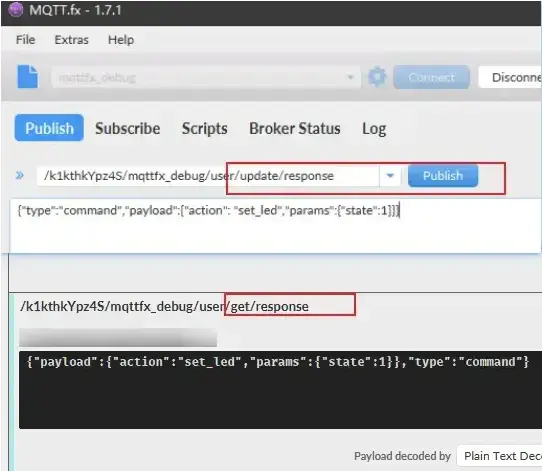

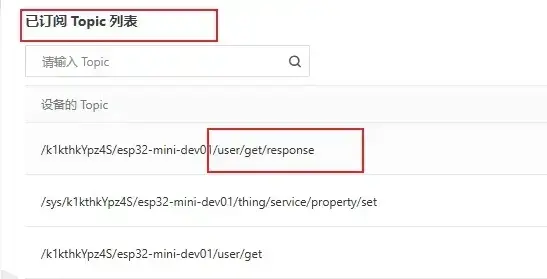

10.1 自定义主题

自定义主题可以随便命名，权限有订阅 / 发布 / 订阅发布(少用) 三种

自定义报文：自定义主题上行与下行的报文定义为json,使用内置组件json进行构建对象

#/user/get
{
  "type": "command",
  "payload": {
    "action": "set_led",
    "params": {
      "state": 1
    }
  }
}
#{"type":"command","payload":{"action": "set_led","params":{"state":1}}}

#/user/update/data
{
  "type": "sensor",
  "payload": {
    "temperature": 25.5,
    "humidity": 60
  }
}
#{"type":"sensor","payload":{"temperature":25.5,"humidity":60}}

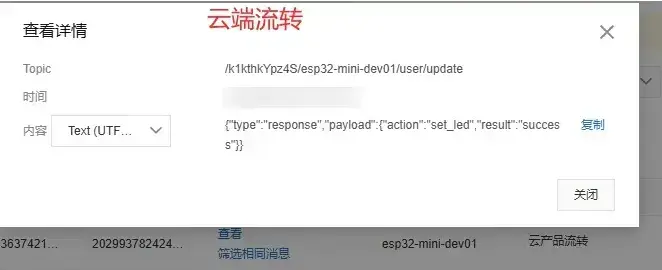

# /user/update/response
{
  "type": "response",
  "payload": {
    "action": "set_led",
    "result": "success"
  }
}
#{"type":"response","payload":{"action":"set_led","result":"success"}}

// 构建JSON
cJSON_CreateObject();
cJSON_AddNumberToObject(); //增加项
cJSON_AddStringToObject();
cJSON_AddItemToObject(); //对象嵌套
char *payload = cJSON_PrintUnformatted(root); //输出字符串
cJSON_free();
cJSON_Delete();

json报文的接收解析与发送拼装：

/**
 * @brief #{"type":"command","payload":{"action": "set_led","params":{"state":1}}}
 *
 * @param data
 * @param len
 */
static void process_json_custom_topic_get_command_input(esp_mqtt_client_handle_t client, const char *data, int len)
{
    cJSON *root = cJSON_Parse(data);
    if (!root) {
        ESP_LOGE(TAG, "Failed to parse custom message JSON");
        return;
    }

    cJSON *type = cJSON_GetObjectItem(root, "type");
    cJSON *payload = cJSON_GetObjectItem(root, "payload");
    if (!type || !cJSON_IsString(type) || !payload) {
        ESP_LOGW(TAG, "Invalid custom message format");
        cJSON_Delete(root);
        return;
    }

    const char *type_str = type->valuestring;

    if (strcmp(type_str, "command") == 0) {
        // 处理命令
        cJSON *action = cJSON_GetObjectItem(payload, "action");
        cJSON *params = cJSON_GetObjectItem(payload, "params");
        if (action && cJSON_IsString(action) && params) {
            const char *action_str = action->valuestring;
            if (strcmp(action_str, "set_led") == 0) {
                cJSON *state = cJSON_GetObjectItem(params, "state");
                if (state && cJSON_IsNumber(state)) {
                    //执行 命令
                    //led_set_state(state->valueint != 0);
                    led_blink_task_ctl((bool)state->valueint);
                    ESP_LOGW(TAG, "exec custom_topic_get_command() cmd");
                    // 回复响应
                    process_json_custom_topic_update_response_output(client, "set_led", "success");
                }
            }
        }
    } else {
        ESP_LOGW(TAG, "Unknown message type: %s", type_str);
    }

    cJSON_Delete(root);
}

/**
 * @brief #{"type":"sensor","payload":{"temperature":25.5,"humidity":60}}
 *
 * @param client
 * @param temp
 * @param hum
 */
static void process_json_custom_topic_update_sensor_output(esp_mqtt_client_handle_t client, float temp, float hum)
{
    char topic[128];
    snprintf(topic, sizeof(topic), "/%s/%s/user/update/data", MQTT_CRE_PRODUCT_KEY, MQTT_CRE_DEVICE_NAME);

    cJSON *root = cJSON_CreateObject();
    cJSON_AddStringToObject(root, "type", "sensor");
    cJSON *payload = cJSON_CreateObject();
    cJSON_AddNumberToObject(payload, "temperature", temp);
    cJSON_AddNumberToObject(payload, "humidity", hum);
    cJSON_AddItemToObject(root, "payload", payload);

    char *json_str = cJSON_PrintUnformatted(root);
    esp_mqtt_client_publish(client, topic, json_str, 0, 1, 0);
    cJSON_free(json_str);
    cJSON_Delete(root);
}

/**
 * @brief #{"type":"response","payload":{"action":"set_led","result":"success"}}
 *
 * @param client
 * @param action
 * @param result
 */
static void process_json_custom_topic_update_response_output(esp_mqtt_client_handle_t client, const char *action, const char *result)
{
    char topic[128];
    snprintf(topic, sizeof(topic), "/%s/%s/user/update/response", MQTT_CRE_PRODUCT_KEY, MQTT_CRE_DEVICE_NAME);

    cJSON *root = cJSON_CreateObject();
    cJSON_AddStringToObject(root, "type", "response");
    cJSON *payload = cJSON_CreateObject();
    cJSON_AddStringToObject(payload, "action", action);
    cJSON_AddStringToObject(payload, "result", result);
    cJSON_AddItemToObject(root, "payload", payload);

    char *json_str = cJSON_PrintUnformatted(root);
    esp_mqtt_client_publish(client, topic, json_str, 0, 1, 0);
    cJSON_free(json_str);
    cJSON_Delete(root);
}

发布自定义get主题：

设备收到user/get解析成功，执行开灯成功：

11. 云端消息转发

11.1 MQTT.Fx 调试

版本为MQTT.fx 1.7.1

创建一个设备mqttfx_debug ，用于调试

使用云平台提供的 MQTT 连接参数 填入

手动订阅一个系统物理模型主题 service/property/set ，云端下发set主题命令，设备显示收到：

11.2 云产品流转：

云产品流转是一个不错的“信使”，它可以间接实现设备间通信，数据源可以是全部设备，目的Topic只能指定具体设备,不能多设备

让自定义主题update上报的报文，在云端主动接收并下发到设备。

第一步，创建一个自定义订阅权限主题get/response

创建一个消息转发规则

规则名称：update_rspn_to_get_rspn

数据源：origin_update_response，选择全部设备，数据源选择user/update/response

数据目的: method_to_topic，方法: 发布到另外一个Topic ，选择产品：esp32c3-mini

解析脚本：

var data = payload('json'); // 设备上报数据内容，json格式
var targetTopic = "/" + productKey() + "/" + deviceName() + "/user/get/response";
writeIotTopic(1002, targetTopic, data); // 流转到另一个Topic

MQTT.fx 1.7.1测试，手动发布一个主题报文并收到云端转发的主题报文：

云端收到update主题的response消息：

上电让所有设备订阅/user/get/response主题：

设备收到user/get并解析成功执行关灯成功,执行发送update/response并收到get/response：

现在任何一台设备向云端发送update/response主题的报文，设备都会收到云端的转发的get/response主题

12. 最后

目前阶段我们已经完成了使用esp-mqtt组件上云的一个基础功能，能自定义主题的订阅与发布，能控制led设备。

能通过消息转发，能验证云端是否收到自定义主题上报的报文。
报文的拼装与解析都使用json库函数完成，高效扩展性好
使用阿里云例程的签名算法
物理模型主题与自定义主题都能正常解析与上报

本工程github代码仓库(标签：v1.0)：haiou1220/esp32c3-mini-mqtt

git clone -b v1.0 --single-branch https://github.com/haiou1220/esp32c3-mini-mqtt.git
#git checkout tags/v1.0

未来目标：0.使用阿里云sdk接入阿里云iot 1.使用扫描二维码完成wifi连接+非硬编码设备参数传入 2. 使用小程序替代网页控制 3.加入云端OTA功能

ESP32连接阿里云(ESP-IDF工具链的使用)

ESP32连接阿里云(ESP-IDF工具链的使用)

1. 前言

2. 环境安装与使用

3. 强大的组件

3.1 创建自定义组件

4. 组织项目

5. 量产烧录

6. 强大的分区表

7.强大的事件循环

8. 连接到互联网

9. 阿里云MQTT连接

10. 主题Topic

10.1 自定义主题

11. 云端消息转发

11.1 MQTT.Fx 调试

11.2 云产品流转：

12. 最后

归档

分类
